ナゲット機

Nugget Machine

多品目の廃電線も同時に投入し、銅粒とビニール屑に分離・選別。
操作は簡単、投入するだけの全自動設計だから作業員一人で対応することができます。
純良銅回収率99%~100%の高品質なリサイクル処理を実現します。

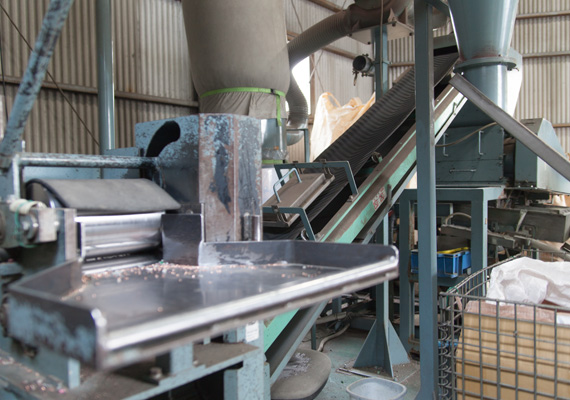

電線粉砕選別システム(高性能ナゲット機)
ナイアガラシリーズ

ナイアガラシリーズ

独自の噴射シャワー選別方式

優れた解体能力

簡単操作

耐久性抜群

他の追随を許さない実力派ナゲット機

ナイアガラは、電線解体機メーカーとして弊社の永年にわたる技術と実績のノウハウを結集した独自の噴射シャワー選別方式の雑電線リサイクル機です。
比類のない優れた解体能力を発揮するナイアガラはスマートで操作も極めて簡単。
さらに堅牢な耐久性とコンパクトな設計は生産体制や、設備の省資源、省力、省スペース化といった時代の要請にフレキシブルに対応する価値ある実力派ナゲット機です。

電線くずをパーフェクトに粉砕・選別

ナイアガラは、極細線や太電線など雑電線の種類に関係無くパーフェクトに粉砕し、銅とビニールくずに選別します。
お客様の設置場所に合わせたレイアウトを提供いたします。

ナイアガラシリーズ

導入規模により、機能を分けてのご提供も可能です

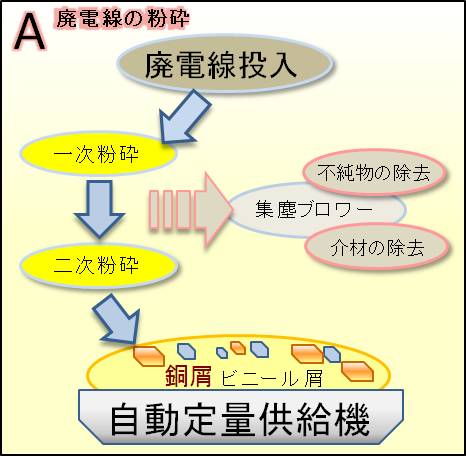

A部分

廃電線を投入し一次粉砕、二次粉砕した後、自動定量供給機にて電線屑(銅・ビニール屑)を備蓄する機能。

大型タイプ・中型タイプ・小型タイプ 提供可

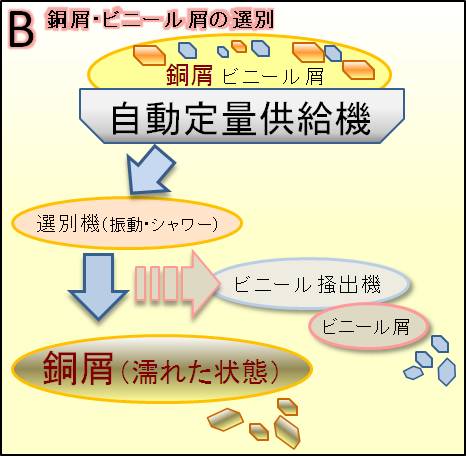

B部分

A部分により自動定量供給機に貯めておいた電線屑を投入し、選別機(振動選別・シャワー選別)にて銅屑とビニール屑に選別する機能。

大型タイプ・中型タイプ・小型タイプ 提供可

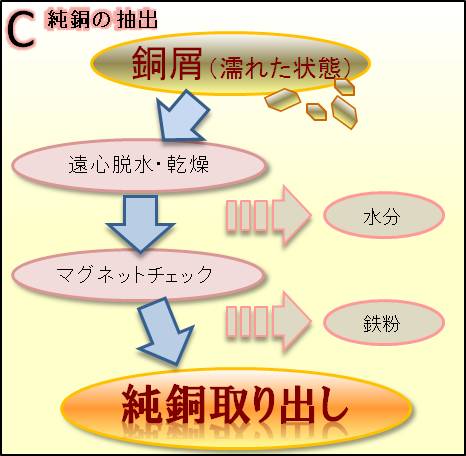

C部分

B部分から取り出した銅屑を乾燥させ、サラサラな銅屑にした後にマグネットチェックで鉄粉を除去し、純粋な銅屑を取りだす機能。

大型タイプ・中型タイプ・小型タイプ 提供可

導入例:「A部分(大型)+B部分(中型)+C部分(小型)」や「A部分(中型)+B部分(大型)+C部分(中型)」など組み合わせ自由。

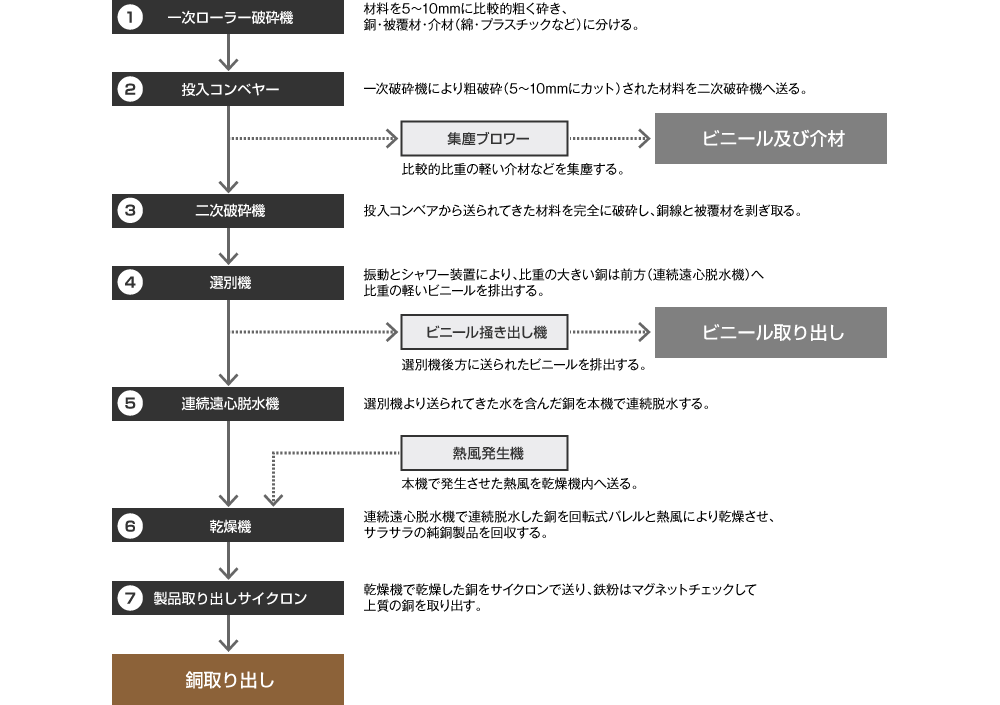

処理フロー例(SGMR-30Wの例)

フロー図

中小企業等経営強化税金制

中小企業の経営強化を目的とした特別支援措置「中小企業等経営強化税金制」により、
2019年3月31日までに経営力向上計画書を申請し、認定されると税制措置を受ける事が出来ます。
機械の購入時に即時償却または、購入金額の10%(資本金3000万円超1億円以下の法人は7%)の税制控除を受ける事が可能です。
160万円以上の機械の導入が対象となる制度となり、下記の機種が支援措置の対象機種となります。

詳しくはお気軽にお問い合せください。

期間2019年3月31日まで
対象機種 ナゲット機:SGM-60S/SGMR-20/SGM-30H
剥線機:EG-100型
切断機:MAC-440

動画で観るナイアガラシリーズ

製品ラインナップ

ナイアガラシリーズ SGMR-10型

SGMR-10型

簡易型の小型ナゲット機。
材料処理能力 1〜1.1t/日
ナゲット製造量(歩留り50%で) 0.5〜0.55t/日

構成表
熱風バーナー
小型ローター乾燥機260Φ 1800L0.2kw
乾燥ブロワー1.5kw
掻出機0.2kw
ポンプ0.4kw
振動モーター0.1kw
連続遠心脱水機 小型0.4kw
選別機 小型 300巾0.4kw
集塵ブロワー0.4kw
一次粉砕機 135W7.5kw
投人コンベヤー 3.5M0.4kw
粗粉砕機 135W7.5kw
ローラー0.4kw
総出力19.4kw

カタログを見る(PDF)

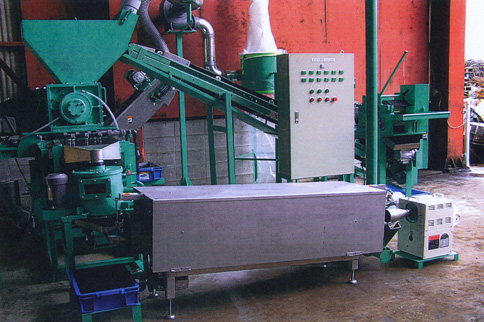

ナイアガラシリーズ SGMR-20型

SGMR-20型

材料処理能力 2〜2.2t/日
ナゲット製造量(歩留り50%で) 1〜1.1t/日

構成表
熱風ヒーター9.0kw
ローター乾燥機 260Φ0.2kw
乾燥ブロワー1.5kw
掻出機0.2kw
ポンプ0.75kw
連続遠心脱水機0.4kw
選別機0.75kw
ブロワー2.2kw
一次粉砕機 1353T11kw
投人コンベヤー0.4kw
粗粉砕機 1357.5kw
ローラー0.4kw
総出力34.3kw

カタログを見る(PDF)

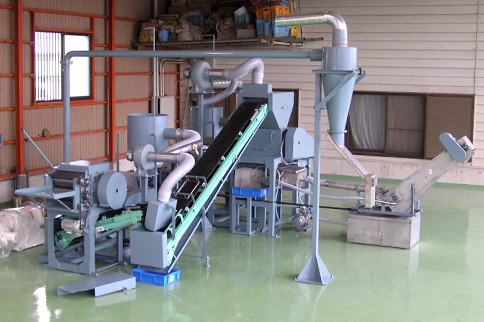

ナイアガラシリーズ SGMR-30W型

SGMR-30W型

中型モデルのスタンダード機。
材料処理能力 2.6〜3t/日
ナゲット製造量(歩留り50%で) 1.3〜1.5t/日

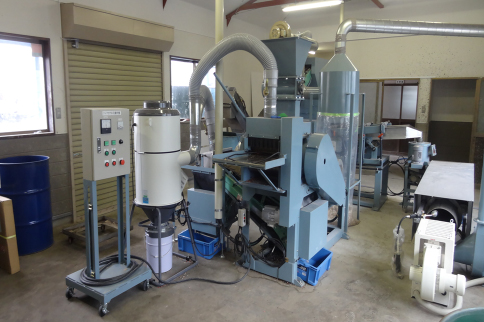

ハーネスのナゲット処理に対応したSGM-30H型もございます。

構成表
熱風ヒーター15kw
乾燥ブロワー2.2kw
ローター乾燥機 300Φ0.2kw
掻出機0.2kw
ポンプ0.75kw
連続遠心脱水機0.4kw
振動モーター0.1kw
選別機0.75kw
ブロワー A0.75kw
一次粉砕機 34×1615kw
投人コンベヤー 3.5M0.4kw
ブロワー B0.4kw
引出コンベヤー 2M0.4kw
粗粉砕機 34×1211kw
ローラー0.4kw
総出力47.95kw

カタログを見る(PDF)

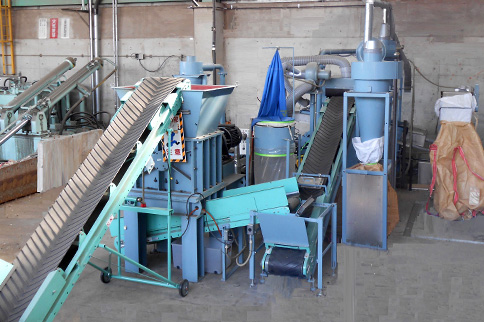

ナイアガラシリーズ SGM-60S型

SGM-60S型

ホッパー式の大型モデル。
材料処理能力 4〜6t/日
ナゲット製造量(歩留り50%で) 2〜3t/日

構成表
熱風機30kw
乾燥ブロワー1.5kw
ロータリー乾燥機0.2kw
振動モーター0.1kw
連続脱水機0.75kw
掻出機0.4kw
ポンプ1.5kw
選別機 600巾大型1.5kw
圧送ブロワー3.7kw
集塵ブロワー A2.2kw
集塵ブロワー B0.75kw
一次粉砕機(GC-1445E)37kw
投人コンベヤー300 中船 4M0.4kw
引出コンベヤー300 フラット 2M0.4kw
S刃祖砕機22kw
総出力102.4kw

カタログを見る(PDF)
